【設計業務案内】 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ◆・機械／プラント設計・製図 弊社の設計製図の基本は”正確に、見やすく、早く”を基本にしております。 |
||||||||||
| ◆・現地調査→設計製図 現地調査し設計製図を作成致します。既設プラントの改造、増設工事・・・ダクト、配管、歩廊、マンホール、ケーシング、貯槽タンク、他・・・スケッチ寸法取りし図面を作成致します。現地調査し竣工図面の変更依頼もお受け致します。 |
||||||||||
| ◆・ＣＡＤデータ変換 ＣＡＤ環境が生まれ変わります・・・プラント設計・製図の必要性の中からＤＸＦ←→ＤＸＦデータ変換が生まれました。 |
||||||||||
| ◆・ＣＡＤ図形データ便覧 部品データはＣＡＤ設計を意識したデータを搭載しました。設計を意識し、常に設計者の視点で考えて作りました。 |
||||||||||
| プラント／機械設計・製図の東京設計センター | sincs 06/06/06
|
|||||||||
| ■役立つサイト「ＣＡＤデータのオンリーワン」は二年を経過いたしました。皆様からのアクセス数も一年で５２万を超えるまでに育ってまいりました。設計者の役立つサイト「ネジＣＡＤデータのオンリーワン」、「鋼材ＣＡＤデータのオンリーワン」、「メーカＣＡＤデータのオンリーワン」の三つのに分け”より早く、より正確に”にをテーマに検索しやいサイトを作てまいります。２００８年は「鋼材ＣＡＤデータのオンリーワン」をより使いやすいサイトとしてリニューアル、順次データをＵＰしてまいります。これからも役立つ設計環境を作ってまいります。”私たちの本業は設計製図です。”これからも頑張ります！どうぞよりしくお願い致します。 | ||||||||||
| | TOP ｜ＣＡＤデータ変換｜ＣＡＤデータ便覧｜ | ||||||||||
プラント／機械設計・製図 |
現地調査及び設計製図 |
|||||||||
| 【スピードは図面蓄積と分類】 | 【現地調査→計画設計→承認→設計製図】 | |||||||||
| ■当社の設計製図の基本は”正確に、見やすく、早く”を基本にしております。ＣＡＤ設計・製図は流用図面の活用率を上げることが作図時間の短縮、コストダウンにつながります。 １）プラント設計・製図は、ＣＡＤデータを蓄積する。 ２）データを分類整理し検索時間を短縮する工夫する。 ３）標準部品を（ネジ、ベアリング・・・）分類整理する。 ４）ＤＸＦデータ変換の品質が作図効率のＵＰにつながる。 ※下記ＣＡＤデータ変換を参照ください。 ■当社はＣＡＤデータをデータベース化し、分類することで類似ＣＡＤ図面の検索をスピーディにし流用図面の活用率を上げることで効率化を図っております。 ■プラント設計・製図は各メーカからの装置図、設備図をＤＸＦデータでいただきます。ＤＸＦデータをを再変換することで最適化し作図効率を上げる工夫をしております。 ■ＣＡＤ設計・製図は”創造”も大切です、当社の基本である”正確に、見やすく、早く”を忘れずにＣＡＤ設計・製図を進めてまいります。 |

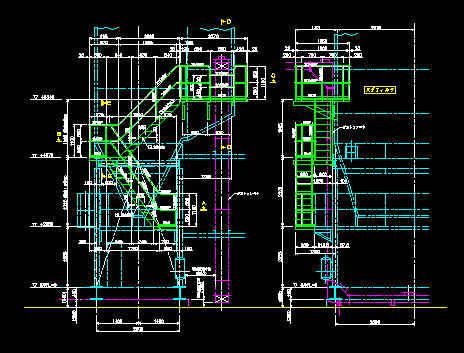

 コンベヤ点検歩廊：現地調査し設計致しました。 |
|||||||||
| | TOP ｜ＣＡＤデータ変換｜ＣＡＤデータ便覧｜ | ||||||||||
ＣＡＤデータ変換 |
||||||||||
| 【プラント設計から生まれたＣＡＤデータ変換】 | 【ＤＸＦ→ＤＸＦデータ変換の特徴】 | |||||||||
| ■現在はＤＸＦデータが標準中間フォーマットとして採用されており、異機種ＣＡＤ間でのデータの受け渡しはＤＸＦデータでやり取りするのがほとんどです。各メーカによりＣＡＤが異なるため共通フォーマットであるＤＸＦデータでいただきます。各メーカごと特徴をもった異なるＤＸＦデータが集まります。この生データでは作図に大変な時間がかかり貴重な時間を無駄にしてしまいます。この問題を解決するためには各メーカごとのＤＸＦデータを再変換することで大幅な効率ＵＰをはかることができるのです。ＤＸＦデータを再変換し図面尺度、レイヤ、線種などの共通フォーマットを作ります。再度ＤＸＦ変換をかけたデータをＣＡＤにのせることで作図者の作図負荷を楽にし大幅に効率をあげることが出来ます。設計作図者のＣＡＤ環境が生まれ変わります・・・プラント設計・製図の必要性の中からＤＸＦ←→ＤＸＦデータ変換が生まれました。 |
◎ＣＡＤデータを再変換し作図効率ＵＰ・・ ◎クオリティー高いＣＡＤデータの蓄積がコストを下げる・・ ◎設計のＣＡＤ環境が生まれ変わります・・ |
|||||||||
▼
|
||||||||||
| ◎ＣＡＤが変わるので大量に変換したい・・・・・ ◎データが読込めない大至急・・・・・ ◎変換後の図形データを直してほしい・・・・・ ◎煩わしいレイヤ管理を作図後に自社用にする・・・・・ |
||||||||||
| | TOP ｜ＣＡＤデータ変換｜ＣＡＤデータ便覧｜ | ||||||||||
ＣＡＤ図形データ便覧 |
||||||||||
| 【ＣＡＤ設計を意識した部品データ】 | ||||||||||
| ■部品データはＣＡＤ設計を意識したデータを搭載しました。使用頻度の高いデータには各種ボルト座金付き、ナット座金付きＣＡＤデータを用意しました。割ピン、スナップピン、スナップリング、その他データ ・・・ もＣＡＤ設計用に作り変えたデータを搭載しました。特に小ネジ、樹脂ネジ、セラミックスネジ、スペーサはメーカカタログより作り、サイズ、材質を図形の中に書き込みました。ネジ図形を見ることでサイズ、材質を一目で確認することが出来ます。当社のＣＡＤデータは設計を意識し、常に設計者の視点で考えて作りました。 |    |
|||||||||
| ＨＰ上で寸法確認が瞬間に！ ▼
ＨＰ上で７２０００図形データ！ |
||||||||||
